一.概論
1.基礎概念
表面組裝技術，英文稱之為“SURFACE MOUNT TECHNOLOGY ”簡稱SMT，它是將表面貼裝元件貼，焊到印制是電路板焊盤上涂布焊錫膏，再將表面貼裝元器件準確地放到涂有焊錫膏的焊盤上，通過加熱印制電路板直至焊錫膏熔化，冷卻后便實現了元器件與印制電路之間的連接.
2.表面組裝技術的優點：
1）組裝密度高，采用SMT相對來說，可使電子產品體積縮小60%，重量減輕75%
2）可靠性膏，一般不良焊點率小于百萬分之十，比通孔元件波峰焊接技術低一個數量級.
3）高頻特性好
4）降低成本
5）便于自動化生產.
3.表面組裝技術的缺點：
1)元器件上的標稱數值看不清，維修工作困難
2)維修調換器件困難，并需專用工具
3）元器件與印刷板之間熱膨脹系數（CTE）一致性差。隨著專用攜手拆裝設備及新型的低膨脹系數印制板的出現，它們已不再成為阻礙SMT深入發展的障礙.
4.表面組裝工藝流程：

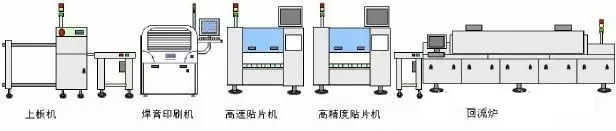

SMT工藝有兩類最基本的工藝流程，一類為錫膏回流焊工藝，另一類是貼片—波峰焊工藝.在實際生產中，應根據所用元器件和生產裝備的類型以及產品的需求選擇不同的工藝流程，現將基本的工藝流程圖示如下：
1)錫膏—回流焊工藝，該工藝流程的特點是簡單，快捷，有利于產品體積的減小.
2)貼片-波峰焊工藝，該工藝流程的特點是利用雙面板空間，電子產品的體積可以進一步減小，且仍使用通孔元件，價格低廉，但設備要求增多，波峰焊過程中缺陷較多，難以實現高密度組裝。
3)混合安裝，該工藝流程特點是充分利用PCB板 雙面空間，是實現安裝面積最小化的方法之一，并仍保留通孔元件價低的特點.
4)雙面均采用錫膏—回流焊工藝，該工藝流程的特點能充分利用PCB空間，并實現安裝面積最小化，工藝控制復雜，要求嚴格，常用于密集型或超小型電產品，移動電話是典型產品之一.
我們知道，在新型材料方面，焊膏和膠水都是觸變性質流體，它們引起的缺陷占SMT總?cè)毕莸?0%，訓練掌握這些材料知識才能保證SMT質量.SMT還涉及多種裝聯工藝，如印刷工藝，點膠工藝，貼放工藝，
固化工藝，只要其中任一環節工藝參數漂移，就會導致不良品產生，SMT工藝人員必須具有豐富的工藝知識，隨時監視工藝狀況，預測發展動向.
二.焊錫膏與印刷技術
1.焊錫膏是將焊料粉末與具有助焊功能的糊狀焊劑混合而成的一種漿料，通常焊料粉末占90%以左右，其余是化學成分.它是一個復雜的物料系統，制造焊錫膏涉及流體力學，金屬冶煉學，有機化學和物理學等綜合知識，
1）對于焊錫膏一類的流體，由于大分子的長鏈結構和纏繞，或觸變劑的存在，它們的流動行為遠比低分子流體復雜得多，這類流體受外力作用時，剪切力和剪切速率不再成比例，液體的黏度不再是常數，其流動行為不服從流變學方程，因此在工程上將這類流體稱為非與頓流體.
2）焊錫膏在外受力的增加，焊膏的黏度迅速下降，但下降到一定程度后又開始穩定下來.即焊膏在印刷時，受到刮刀的推力作用，其黏度下降，當?shù)竭_(dá)模板窗口時，黏度達到最低，故能順利通過窗口沉降到PCB焊盤上，隨著外力的停止，焊錫膏黏度又盡速回來.
3）焊錫膏是由焊球粉末 和 糊狀焊劑 組成，焊球粉末的粒度一般控制在25UM-45UM，過粗的粉未會導導致焊膏黏結性能變差，而在
糊狀焊劑中，通常含有一定量的松香或其他樹脂，它一是起增黏作用，二是防止在焊接過程中成膜焊料的二次洋化.
4）黏度與焊錫膏涂布方法：一種是金屬模板印刷，另一類是通過點膠機滴涂，這兩類方法需要不同黏度的錫膏，其黏度范圍如下表：
5）焊膏的印刷性能：SMT大生產中，首先要求焊膏能順利地，不停地通過焊膏漏板或分配器轉到PCB上，如果焊膏的印刷性能不好，就會堵死漏板的孔眼，導致生產不能正常進行，其原因是焊膏中缺少一種助印劑或用量不足而引起的，合金粉未的形狀差，粒徑分布不符合要求也會引起印刷性能下降..
6）焊膏的黏結力：焊膏印刷后放置一段時間（8H）仍能保持足夠的黏性是必需的.
7）焊膏的塌落度： 是描述焊膏印到PCB上并經一定膏溫后是否仍保持良好形狀的一種術語，這種現象往往會導致回流焊后出現“橋聯，飛珠”
2.焊錫膏的印刷技術：
焊錫膏的印刷是SMT中第一道工序，焊錫膏的印刷涉及到三項基本內容-----焊錫膏，模板和印刷機，三者之間合理組合，對膏質量地實現焊錫膏的定量分配是非常重要的.，焊錫膏前面已說過，現主要說明的是模塊及印刷機.
1)金屬模板（stencils）的制造方法：
A.化學腐蝕法，由于存在側腐蝕，故窗口壁光潔度不夠，對不銹鋼材料效果較差，因此漏印效果也較差.
B.激光切割法，它是利用微機控制CO2或YAG激光發生器，像光繪一樣直接在金屬模板上切割窗口.
C.電鑄法：電鑄法制造的模板價格顯然是貴，適合在細間距器件焊接產品中使用.
2）印刷機：說明全自動印刷機，通常有光學對準系統，通過對PCB和模板上對準標志的識別，實現模反窗口與PCB焊盤的自動對準，印刷機精度達0.01MM，但印刷機的多種工藝參數，如刮刀速度，刮刀壓力，脫模速度，模板與PCB板之間 間隙仍需人工設定.
3）影響印刷效果的因素：
A.模板窗口的光滑度與徑深比.
B.錫膏觸變性能的影響.
4）焊膏印刷過程：
A.焊膏準備：焊膏應放入冰箱冷藏（0—10度之間）。使用時，從冰箱取出室溫（4小時）后再打開蓋，有條件的工廠通過機器攪拌，約0.5—1H后可以使用，應注意，焊膏的黏度，粒度是否符合當前產品的要求.（應用黏度計進行測量）
B.安裝并校正模板，半自動可通過CCD幫助對準.
C.印刷焊膏：初次用量不易過多，注意環境質量：無風，潔凈，溫度（23＝3）度，相對濕度小于70%
D.完工/清洗模板.
5）印刷機工藝參數的調節與影響：
A.刮刀速度： 一般在12-40mm/s
B.刮刀壓力：一般在0.5KG/25MM
C.刮刀寬度：為PCB長度加50MM左右為最佳
D.印刷間隙：一般控制在0—0.07MM
E.分離速度：
F.刮刀形狀與制作材料.
6）焊膏印刷的缺陷，產生原因及對策：
A.焊膏圖形錯位：
產生原因：鋼板對位不當與焊盤偏移；印刷機印刷精度不夠
危害：易引起橋聯
對策：調整鋼板位置，調整印刷機
B.焊膏圖形拉尖，有凹陷：
產生原因：刮刀壓力過大，橡皮刮刀硬度不夠，窗口特大
危害：焊料量不夠，易出現虛焊，焊點強度不夠.
對策：調整印刷壓力，換金屬刮 刀改進模板窗口設計.
C.錫膏量太多：
產生原因：模板窗口尺寸過大，PCB模板的間隙過大
危害：易造成橋聯
對策：檢查模板窗口尺寸，調節印刷參數，特別是PCB模板的間隙
D.圖形不均，有斷點
產生原因：模板窗口壁光度不好，印刷板次多，未能及時擦去錫膏，錫膏觸變性不好.
危害：易引起焊料量不足，如假焊缺陷.
對策：擦凈模板.
E.圖形沾污：
產生原因：模板印刷次數多，未能及時擦于凈,錫膏質量差，鋼板離開時抖動.
危害：易橋連.
對策：擦凈模板，換錫膏，調整機器
總之，錫膏印刷時應注意錫膏的參數會隨時變化，如粒度/形狀，觸變性和助焊性能，此外，印刷機的參數也會引起變化，如印刷壓力/速度和環境溫度，錫膏印刷質量對焊接質量有很大影響，因此應仔細對待印刷過程中的每個參數，并經常觀察和記錄相關系數，我們公司產品LASCAN L3000 3D 錫膏厚度測試儀通過激光在可視范圍上獲取上萬組數據，進而得到錫膏上的一些基本參數，如最大值，最小值，平均值，面積.體積等，從前面內容我們知道，鋼網對整個錫膏的印刷也有著很重要的作用，面鋼網清洗機用氣泵把溶液通過旋轉臂對鋼網進行清洗
三 貼片技術與貼片機
SMT生產中的貼片技術通常是指用一定的方式將片式元器件準確地貼到PCB指定的位置上，這個過程英文稱為pick and place ,顯然它是指吸取/拾取與放置兩個動作.
近30年來，貼片機已由早期的低速度（1－1.5秒/片）和低精度（機械對中）發展到膏速（0.08秒/片）和高精度（光學對中，貼片精度±60um/4q）高精度全自動貼片機是由計算機，光學，精密機械，滾珠絲桿，直線導軌，線性馬達，諧波驅動器以及真空系統和各種傳感器構成的機電一體化的高科技裝備.
1）貼片機的結構與特性:
結構可分為機架，PCB傳送機構及支撐臺X，Y，與Z/Q伺服，定位系統，光學識別系統，貼片頭，供料器，傳感器和計算機操作軟件.
2）各部分功能：
底臺:支撐全部部件，應具有足夠的鋼性.
供料器：容納各種包裝形式的元器件，并把元器件送到取料部位，PCB定位工作后，支持PCB并使其在X，Y方向正確定位.
貼裝頭：取元器件，定位校正后，將元器件貼到設定位置.
定位系統：影響貼裝精度和貼裝率，目前一般用直流伺服電機驅動齒帶式滾珠絲桿傳動.
計算機控制系統：貼裝機的大腦，所有貼裝操作的指揮中心.
3）貼裝機的類型“
按不同的目的，貼裝機有不同的分類方法：
A.按貼裝方式分類：
順序式，在線式，同時式，同時/在線式
B.按貼裝速度（貼裝率）分類
低速，中速，高速
C.按價格分： 低檔（10萬USD 下），中檔(10萬USD--20萬USD)高檔(20萬USD上)
D.影響貼裝機性能的主要因素：
總機機械結構 X-Y傳送機構 其它因素
總之對于貼片機的精度主要講的是所貼零件與焊盤的偏移度，比如CHIP 零件長度不能超過焊盤的1/3，寬度不能超過焊盤1/3等等.
四 回流焊：
回流焊(REFLOW)，它的本意是通過重新熔化預先放置的焊料面形成焊點，在焊接過程中不再加任何額外焊料的一種焊接方法，回流焊技術成為SMT的主流工藝.
1. 回流焊與傳統的波峰焊相比，具有下列優點：
1)焊膏能定量分配，精度高，焊料受熱次數少，不易混入雜質且使用量相對較少.
2)適用于焊接各種高精度，高要求的元器件，如0603電阻電容以及QFP，BGA和CSP等芯片封裝器件.
3)焊接缺陷少，不良焊點率小于10*10(-6)
2. 回流爐的基本結構：
典型的紅外---強制熱循環再流爐是一種將熱風對流和遠外加熱結合在一起加熱設備，它集中了紅外再流爐和強制熱風對流兩者的長處，故能有效地克服遠紅外再流爐的陰影效應，是目前較為理想的焊接設備.
通常由五個溫區組成，第一和第四溫區配置了面狀遠外加熱器，從第一到第四個溫區各配置了熱風加熱器，第四溫區為焊接溫區，第二和第三溫區的加熱起保溫作用，主要是為了使SMA加熱更均勻，以保證SMA在充分良好的狀態下進入焊接溫區.
1)加熱體，加熱體幾乎全是鋁板或不銹鋼加熱器，有些制造廠商還在其表面涂有紅外涂層，以增加紅外發XIE能力.
2)傳送系統：再流爐的傳送系統有三種，一是耐熱四氟乙稀玻璃纖維布，二是不銹鋼網，三是鏈條導軌.
3)強制對流系統：有條件時應首選切向風扇對流系統.
4)溫控系統.
3. 焊接溫度曲線的調整
理想的溫度曲線通常由四個溫區組成，預熱區，保溫區/活性區，再流區和冷卻區，現將各區的溫度及停留時間等要求介紹如下
A.預熱區：焊膏中的部分溶劑及時揮發掉，元器件特別是片式阻容元件緩緩升溫，以適應以后的高溫.
B.保溫區：此時揮發物進一步被去除，活化劑開始激活，并有效地去除焊接表面的氧化物，SMA表面溫度受熱風對流的影響能保持勻均，板面溫度溫差接近最小值
C.再流區：此時焊料熔化，同時活化劑也進一步分解，有效地清除各種氧化物，隨著溫度的膏，表面張力降低，焊料爬至低、元器件引腳的一定高度.在回流區，錫膏熔化后產生的表面張力能自動校準由貼片過程中引起的元器件引腳偏移，但也會由于焊盤設計不正確引起多種焊接缺陷，如立BEI橋聯等
D.冷卻區：焊點迅速降溫，焊料凝固，焊點迅速冷卻可使焊料晶格細化，結合強度提膏，焊點光亮.
爐溫曲線對元器件焊接效果非常重要，因而要對爐子的溫度進行測量的設備要求也非常嚴格，我們公司產品英國產 SOLDERSTAL 爐溫測試儀理更好地為你提供服務.
五：焊接質量評估與檢測
1.優良的焊點外觀：
1)潤濕程度好，
2)焊料在焊點表面均連續，并且越接近焊點邊線焊料層越薄，接觸角一般應小于30度，對于焊盤邊線較小的焊點，應見到凹狀的彎月面，被焊金屬表面不允許有焊料的阻擋層及其他污染物，
3)焊點處的焊料層要適中，避免過多或過少
4)焊點位置必須準確，元件的端頭/引腳應處于焊盤的中心位置，寬度及長度方向不應出現超越現象.
5)焊點平面應連續和圓滑，對于再流焊形成的焊點應有光亮的外觀.
原則上，上述要求可應用于一切焊點，不管它用什么方法焊接面成，也不論它處于PCB的哪個位置上，都應使人感覺到它們均勻，流暢，飽滿
2. SMT生產中常見的質量缺陷及解決方法：
1)立碑現象的產生與解決辦法
再流焊中，片式元件經常出現立起的現象，稱之為立碑，發生的根本原因是元件兩邊的潤濕力不平衡，因面元件兩端的力距也不平衡，從而導致立碑現象的發生.主要有以下幾個原因造成：
A.焊盤 設計與布局不合理：焊盤一側面積過大或PCB表面各處的溫差過大以致元件焊盤吸熱不均勻，解決方法是改變焊盤設計與布局.
B.錫膏與錫膏印刷：解決方法是選用活性較膏的錫膏，改變錫膏印刷參數，特別是模塊的窗口尺寸.
C.貼片：Z軸方向受力不均勻，會導致元件浸入到錫膏中的厚度不一，移位會直接導致立碑，解決方法是調節貼片機參數.
D.爐溫曲線 PCB工作曲線不正確，原因是板面上溫差過大，解決辦法是根據每種產品調節溫度曲線.
E.N2再流焊中氧濃度：采用N2會增加焊料的潤濕力，但氧含量過低的情況下發生立碑的現象反而增多，通常認為氧含量控制在100*10(-6)左右最好.
2)再流焊中錫珠生成原因與解決辦法：
A.溫度曲線不正確;通常應注意升溫速率，并采取適中的預熱，并有一個很好的平臺使溶劑大部分揮發，從而抑制錫珠的生成.
B焊膏的質量，金屬含量過低會導致焊劑成分過多不易揮發而引起飛珠，錫膏中水蒸氣/氧含量增加也會造成，模板上余下部分若再和回原來瓶中，會引起瓶中錫 變質也會產生錫珠.
C.印刷與貼片： 模板與焊盤對中偏移，印刷環境不好， 貼片過程中Z軸頭是根據元件的厚度來定位，故會引起元件貼到PCB上一瞬間將錫膏折、擠壓到焊盤外的現象。解決方法是仔細調整模板的裝夾，不應有松動現象，Z軸膏度可進行調整.
D.模板的厚度與開口尺寸： 開口過大特別是用化學腐蝕方法制造的模板，解決方法是選用適當?shù)暮穸鹊哪０搴统叽绲脑O(shè)計 ..
3)焊接后印制板阻焊膜起泡的原因與解決方法：根本原因在于阻焊膜與PCB基材之間存在氣體/水蒸氣，它們會到不同的工藝過程，當遇到高溫時，氣體膨脹，導致阻焊膜與PCB基材分層，焊盤溫度相對較膏，故氣泡就先出現在焊盤周圍.，解決方法是
應嚴格控制各個環節，購進的PCB應檢驗后入庫，PCB應存放在通風干燥環境下，存放期不超過6個.月，PCB在焊接前應放在烘箱中預熱105度 4—6H 波峰焊中預熱溫度應嚴格控制，進入波峰焊前應達到100度---120度， 使用含水助焊劑時，其預熱溫度就達到110度---125度，確保水氣能揮發完.
4)芯吸現象：是指焊料脫離焊盤沿引腳與芯片本體之間，會形成嚴重的虛焊現象，主要是針對汽相再流焊時才有，解決解決方法是應首先半SMA充分預熱后再放入爐中及檢查焊盤的可焊性.，還有元件的共面性.也有關.
5)片式元器件開列片式元件的開裂常見于多層片式電容器(MLCC)，基原因主要是熱應力與機械力所致.預防辦法是：認真調節焊接工藝曲線，特別是預熱區溫度不能過低，貼片時應認真調節貼片機Z軸的吸放膏度，應注意拼板的割刀形狀.PCB的曲翹度，特別是焊接后的曲曲翹度，應有針對性的校正.
6)焊點不光亮/殘留物多：SMA出爐后，未能強制風冷也會出現不光亮和殘留物多的現象，此外若錫膏中金屬含量低，介質不容易揮發，顏色深，也會突出殘留過多的現象.
7)PCB扭曲：針對很多原因我們有如上解決方法：在價格的、和空間容許的情況下，選用TG膏的PCB或增加PCB 的厚度，以取得最佳長寬比，合理設計PCB雙面的鋼箔面積應均衡，在沒有電路的地方布滿銅層，并以網絡形式出現,以增加PCB的剛度，在貼片前對PCB預烘，其條件是105度/4H,調整夾具或夾持距離，保證PCB受熱膨脹的空間地；焊接工藝溫度盡可能調低，已經出現輕度扭曲時，可以放在定夾具中，升溫到位，以釋放應力.
8)橋聯
引起橋聯的原因有四種：
A.錫膏質量問題：錫膏中金屬含量偏高，特別是印刷時間過久后，易出現金屬含量增高，焊膏黏度低，預熱后漫流到焊盤外：焊盤塌落度差，預熱后漫流到盤外，均會導致IC引腳橋聯.解決方法是調整錫膏.
B.印刷系統：印刷機重復精度差，對位不齊，錫膏印刷到銀條外，這種情況多見于細間距QFP生產，鋼板對位不好和PCB對位不好以及鋼板窗口尺寸/厚度設計不對與PCB焊盤設計SN/PB合金鍍層不均勻，導致的錫膏量偏多，均會造成橋聯.解決方法是調整印刷機，改蓋PCB焊盤涂層.
C.貼放：應調整Z軸膏度.
D.預熱：加溫速度過快，錫膏中溶劑來不及揮發.
9)其他常見焊接缺陷：
A.差的潤濕性，表現在PCB焊盤 吃 錫 不好或元件引腳吃錫不好，產生的原因，元件引腳/已氧化/污染;過高的再流焊溫度，錫膏的質量差，這些都會導致潤濕性差，嚴重時會出現虛焊.
B.錫量很少，表現在焊點不滿，IC引腳根彎月面小，產生的原因：印刷模板窗口小，燈芯現象(溫度曲線差)錫膏金屬含量低，
C引腳受損，表現在器件引腳共面性不好或彎曲，直接影響焊接質量.，產生原因：運輸/取放時碰壞.
E.錫膏量不足，生產中經常發生的現象.產生原因：第一塊PCB印刷/機器停止后的印刷，印刷工藝參數改變，鋼板窗口堵，
針對這個SMT質量檢驗，，我們有hirox 3D 顯微機，它搭有50-400倍率膏清晰度CCD(211萬象素)大景深(3MM)鏡頭，用鹵素光把被測物圖像通過膏晰度之顯示器動態(360度)顯示出來.它可很清晰地檢險pcb上的焊點狀況.它而且還有專用的bga-Z鏡頭，可深入到bga底部很清晰地看到bga焊球焊點的實際狀況.
六.SMA的維修：
在SMT生產中，特別是在新產品開發中，經常會在SMA焊接后器件出現移位，橋接和虛焊等各種問題，需要對QFP BGA 一類器件進行維修，而BGA應該有專門的返修站.
OK集團 METCAL APR-5000系列BGA 返修站，采用全熱風加熱方式，通過拆焊，涂敷，對中，回焊，冷卻等五個工作溫區對BGA 芯片進行返修. 返修成功率達到90%以上。
